选型失误的代价，远超设备价!
在城市配电、新能源电站或工业变电站的项目现场，中压开关柜（1kV~52kV）是当之无愧的“电力骨干”。然而，一个常见的误区是：将选型简化为“系统电压是多少，就选多少”。
事实上，电压等级只是起点。如果仅按标称电压匹配，调试阶段可能发生绝缘配合失效，投运多年后甚至可能面临备件断供——这些隐性风险，损失远超设备采购成本。
真正的专业选型，是一套以系统最高电压为基准，综合考量雷电冲击耐受水平（BIL）、净距、爬电距离、短路耐受能力的系统工程。今天，我们就以12kV、24kV、40.5kV这三个最广泛应用等级为例，揭开选型背后的技术逻辑，并看看纳图电气（NATUS）如何以硬核产品给出最优解。
同类型空气绝缘的12kV和24kV开关柜，从柜前外观几乎一模一样，但真正的差异藏在绝缘参数里：
12kV
对应10kV系统，城市配电和小型商业主力，应用最成熟。典型BIL为75kVp，相间/对地最小净距约100mm。
24kV
对应20kV系统（符合IEC 60038），是密集城市配电和新能源汇集的增长区间，在亚洲、欧洲加速普及。BIL升至95~125kVp，净距增至约180mm。
40.5kV
对应35kV系统，服务于大型光伏、风电场汇集和自备电厂。BIL达150~185kVp，净距约290mm。
💡工程提示：海拔超过1000m时，空气绝缘外绝缘必须按标准修正，不能简单套用“每100m增加1%净距”的经验。所有参数最终应以产品型式试验报告为准。
选型不仅要看电压等级，还要匹配安装环境与绝缘技术。目前主流路线分为三类：
AIS空气绝缘开关柜
初始成本低、维护简单，但对粉尘、湿气、盐分敏感，占地较大。
GIS/C-GIS气体绝缘开关柜
将带电部件密封于金属外壳，占地面积比AIS缩小约90%，环境免疫力极强，是城市变电站、地下配电、数据中心的优选。
无SF₆环保气体设备
SF₆是强效温室气体，受严格监管。IEC 63360:2025已发布替代气体质量标准，环保型设备成为必然趋势。
在这一领域，NATUS率先推出NRTem-24kV无SF₆气体绝缘环网单元，采用全密封不锈钢气箱，防护等级达IP67，提供IAC（内部电弧等级）20kA/1s保护，额定电流630A，为有明确环保目标的项目提供了经过验证的无SF₆方案。
作为德国纳图集团亚太区研发与制造基地，NATUS产品线覆盖12kV至40.5kV，涵盖GIS/C-GIS、环网柜、环保气体绝缘设备等。两款代表产品尤其值得关注：
NRTem-24kV 无SF₆气体绝缘环网单元
→ 全密封不锈钢气箱，IP67防护，适应多尘、潮湿等恶劣环境；
→ IAC 20kA/1s内部电弧保护，保障人身安全；
→ 无SF₆设计，符合环保趋势，适用于新能源汇集、城市配网。

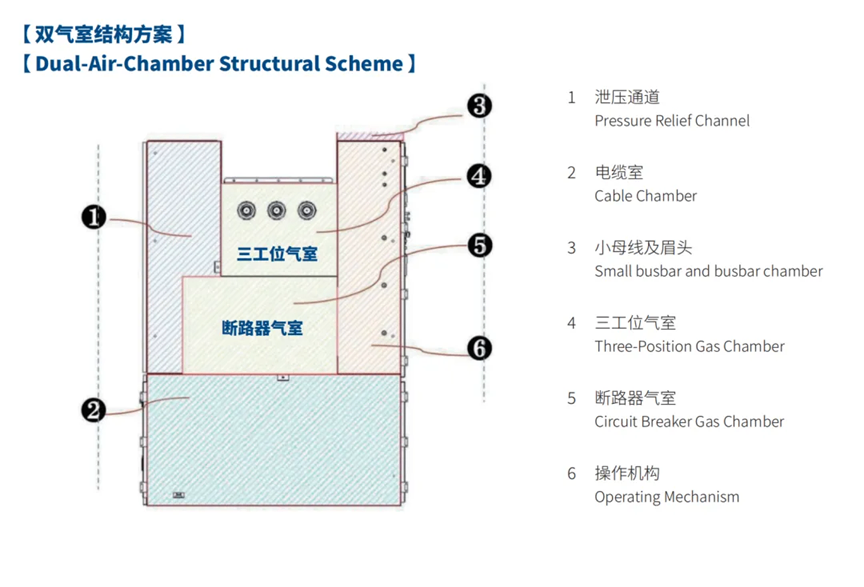

NXTs-40.5 C-GIS 气体绝缘开关柜
→ 三相共箱结构，额定电流最高3150A，额定短路开断电流31.5kA；
→ 支持顶部和侧面扩展，灵活适应变电站和工业场景的扩容需求；
→ 紧凑设计大幅节省占地，特别适合空间受限的40.5kV系统。
要避免选型误区，建议遵循以下五步：
确定系统参数基线
以系统最高电压为基准，而非标称电压。
短路校核
开关设备的短路额定值必须大于安装点的预期故障电流。
绝缘配合与BIL校核
结合海拔、污秽等级，确定耐受电压和爬电比距。
安装环境评估
考虑温度、湿度、粉尘、盐雾及可用面积，选择AIS或GIS。
安全与扩展
确认内部电弧保护等级（IAC），并预留未来扩容电气裕度。
常见误区警示：
❌ 仅凭额定电压选型 → 可能导致BIL或短路容量不匹配；
❌ 将40.5kV设备视为“更高额定”的24kV设备 → 两者绝缘设计、试验要求完全不同；
❌ 只关注采购价格 → 安装、运维、停机、备件等全生命周期成本往往在数年后才显现。
12kV、24kV、40.5kV开关设备的选择，本质上是一个系统工程决策。NATUS传承德国纳图集团的技术积淀，从环保气体绝缘到紧凑型C-GIS，从12kV到40.5kV全系列覆盖，始终以“技术质量并重”回应全球客户的严苛需求。
无论是城市配电升级、新能源电站建设，还是海外电网项目，NATUS都能提供从产品到能力的系统级赋能。如需技术规格、配置建议或项目选型支持，欢迎联系NATUS Electric，让我们用专业，为您的电力系统安全护航。
提示：IEC 与国标标准存在更新迭代，工程应用应采用项目执行时现行有效版本。
· IEC 622711:2017 — 高压开关设备和控制设备 第 1 部分：通用技术要求
· IEC 62271100 — 高压交流断路器
· IEC 62271200:2011 — 额定电压 1kV 以上 52kV 及以下交流金属封闭开关设备和控制设备（已有2020更新版本）
· IEC 60038 — IEC 标准电压
· IEC 63360:2025 — 电力设备用 SF₆替代气体规范
· GB/T 11022 — 高压开关设备和控制设备标准的共用技术要求
· GB/T 3906 — 3.6kV～40.5kV 交流金属封闭开关设备和控制设备
· DL/T 404 — 3.6kV～40.5kV 交流金属封闭开关设备和控制设备订货技术条件
· DL/T 593 — 高压开关设备和控制设备标准的共用技术要求
