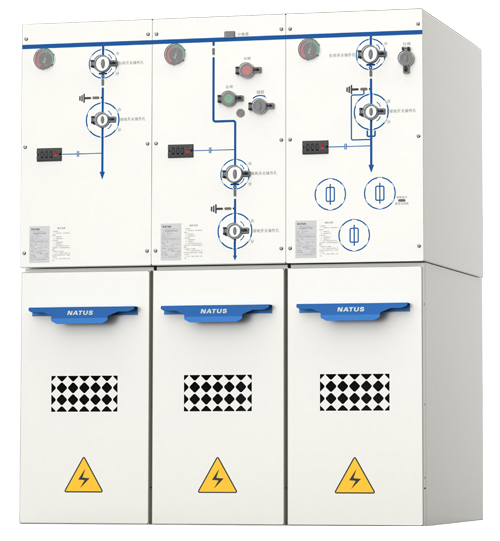

NRTs SF6气体绝缘环网柜

产品主特点

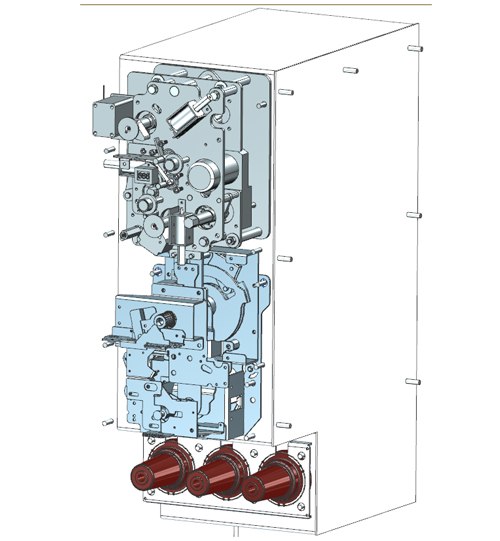

核心单元（气箱）采用304不锈钢经激光静态密封焊接技术，使其防护等级高达IP67

采用SF6作为绝缘与灭弧介质，易于现场扩展

主母线连接方式可选择顶扩或侧扩，安装方便易扩展

完善的逻辑与机械联锁系统，机械式的开关位置指示与面板模拟图集成一体

全绝缘、全屏蔽，插接式电缆，免维护、易安装

完善可靠的“五防”联锁功能及配置

技术参数

序号名称单位主要技术参数
1额定绝缘电压额定电压kV12
额定短时工频 耐压
-相间，相对地kV42
-隔离断口kV48
 额定冲击耐受电压
-相间，相对地kV75（95）
-隔离断口kV85（110）
2防护等级外壳IP41
充气隔室IP67
3额定电流母线A630 (maximum 1250)
4额定频率Hz50/60
5内部燃弧kA / s25/1
6气体年泄漏率
≤0.01
7充气隔室的压力Mpa0.045
8电磁兼容性（EMC）Level 3
9机械寿命 负荷开关次10000
 接地开关次5000
