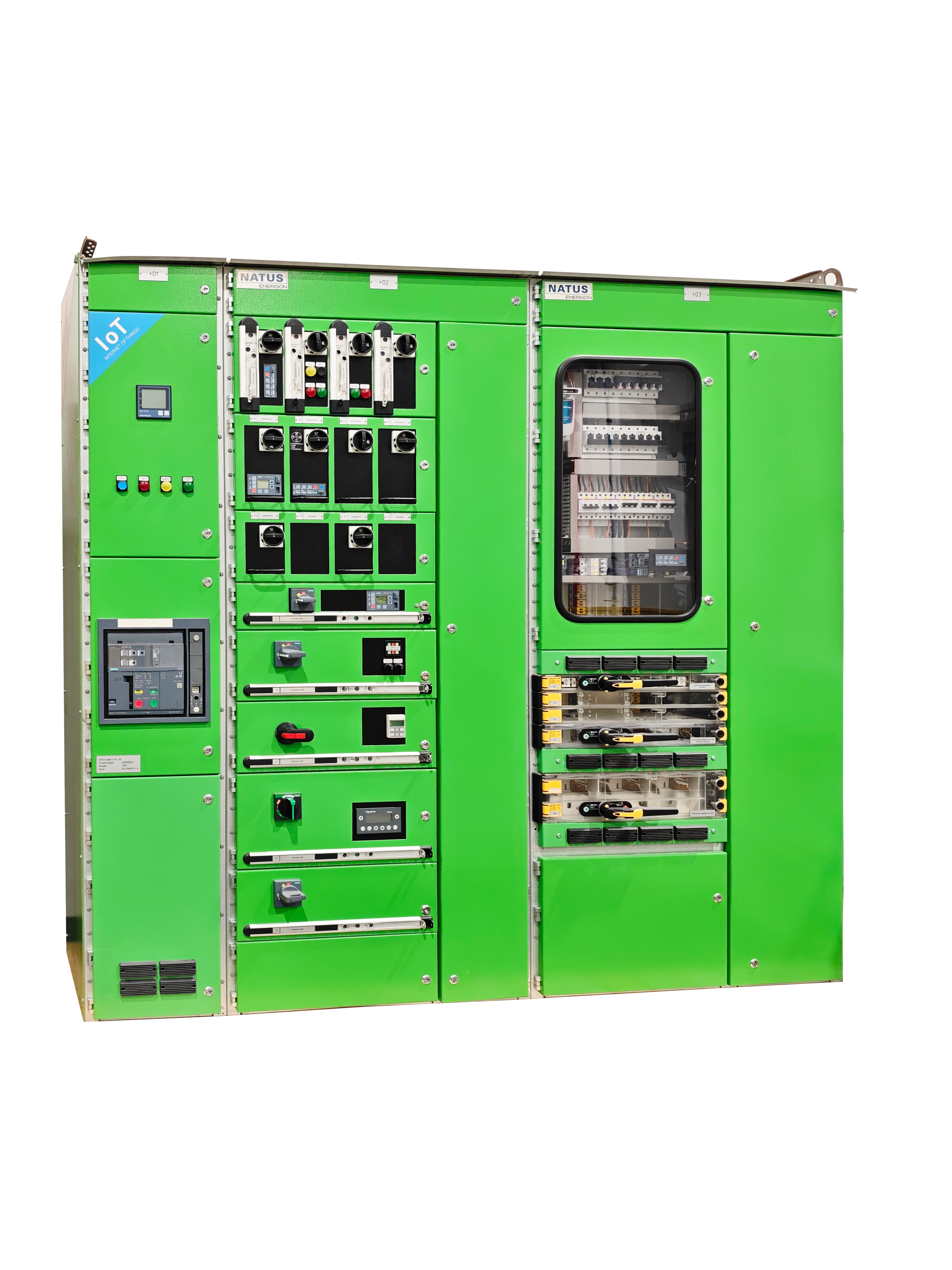

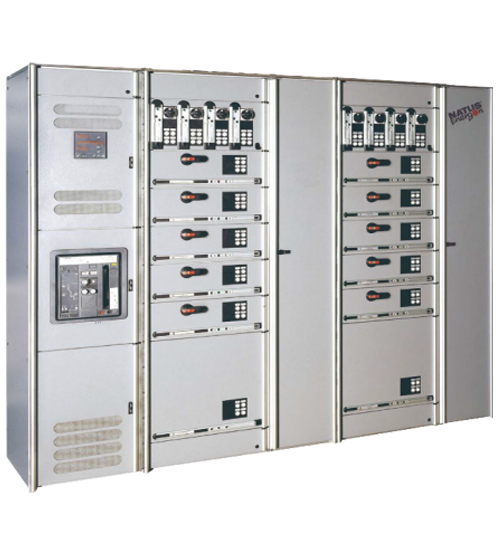

ENERGON智能型抽出式低压开关设备系统

产品主特点

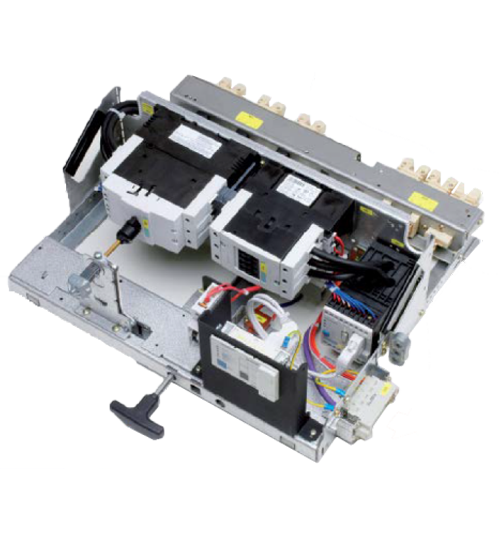

双向滑动机械传动装置（DTS）:实现 可在系统带电的情况下对功能单元进行更换或维修； 机械和电气部分相互独立

独有的双向插件设计，随DTS传动机构滑动于抽屉单元主插件与垂直母排之间，实现连接、分离位置的转换，而主插件电缆接头保持绝对静止，从而避免了接头的松动

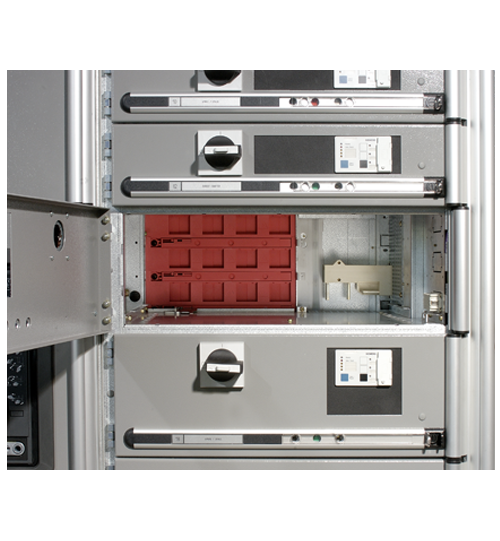

带有安全门装置的抗电弧型全封闭垂直母线系统 （ARCSAFE），采用了独有的U槽状π型铜母线和安全门及散热型绝缘后盖板，具有载流量高（最高可达2000A），当抽屉单元被抽出时，垂直母线随即完全被安全门屏蔽绝缘

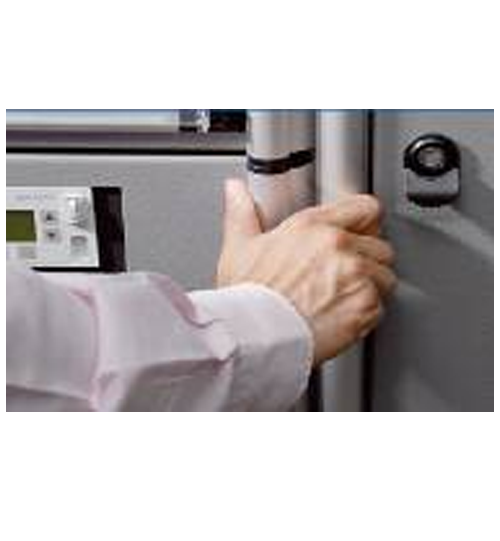

线性全啮合防爆门锁装置，100%地防止电弧飞出


技术参数

序号名称主要技术参数
1 额定绝缘电压至1000V
2 额定工作电压至690V
3 额定冲击耐受电压8 / 12kV
4 额定电流6300A Max
5 水平母线额定电流至3200A / 4000A / 6300A
6 垂直母线额定电流2000A(MD cabinet)
7 水平母线
8 额定短时耐受电流至100 / 120kA rms
9 额定峰值耐受电流220 / 264kA
10 垂直母线
11 额定短时耐受电流to 80kA rms
12 额定峰值耐受电流176kA
13 内部电弧故障65kA rms 0.3s 725V
